Caldeiraria: Invólucros metálicos de caixas, painéis, mesas de comando e cubículos de baixa e média tensão, padrão ou especial, sessão esta destinada a montadores de painéis elétricos, fabricantes de máquinas e empresas de engenharia que dimensionam painéis elétricos.

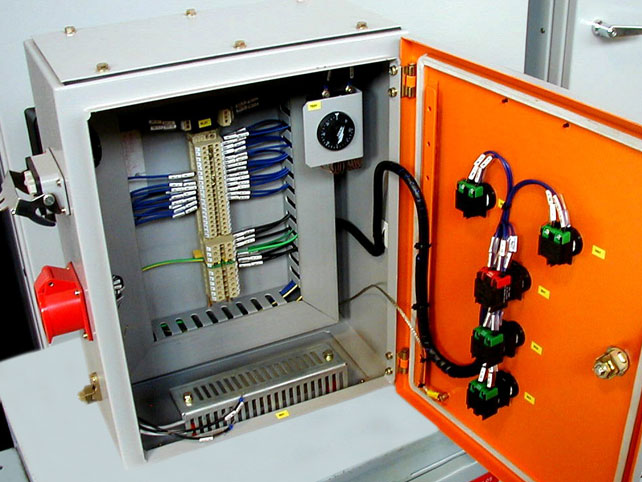

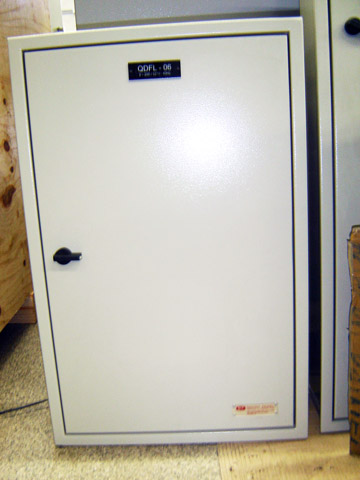

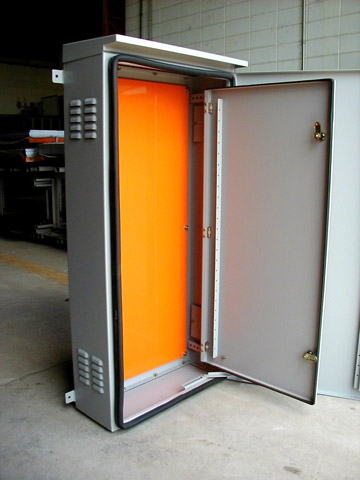

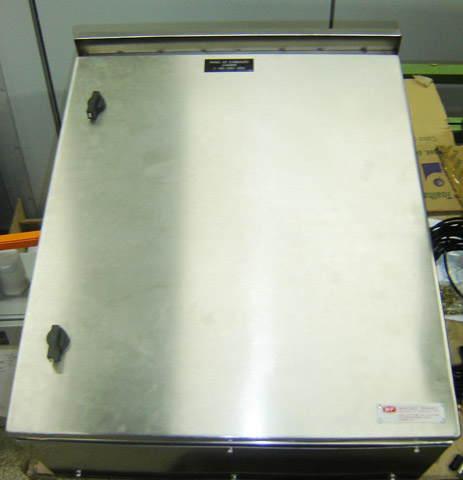

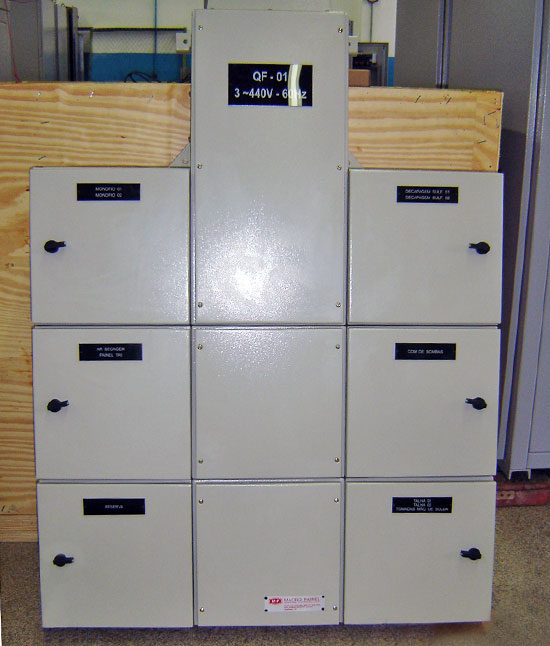

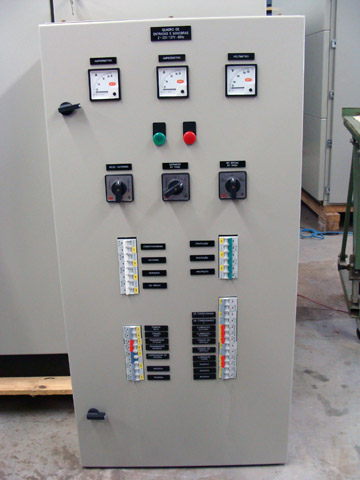

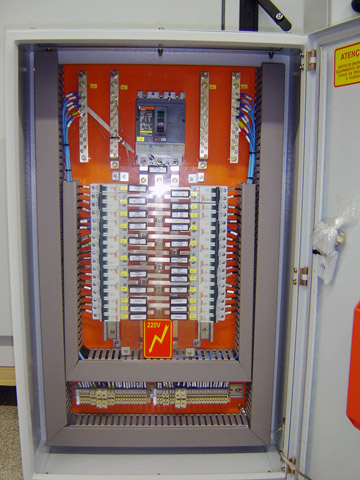

Descrição: Caixa Metálica modular padronizada para montagens elétricas, eletrônicas e pneumáticas.
- Montagem de sobrepor ou embutida
- Caixas para uso abrigado e ao tempo até IP65
- Portas com fecho tipo fenda fixada por dobradiças embutidas
- Placa de montagem em chapa de aço galvanizada de 1,9 mm (14MSG)
- Caixa em chapa de aço de 1,2mm (18 MSG) ou 1,52mm* (16MSG)
- Abertura de porta 105°
- Pintura pelo processo eletrostático com tinta poliéster, a pó
- Cores padrões: RAL 7032 e MUNSELL N6,5, outras sob consulta
- Alternativa: inox escovado (304)
- Projetos especiais sob consulta
(Clique nas imagens abaixo para ampliar)
- Quadro de Distribuição
- Quadro de Controle e Comando
- Quadro de Proteção
- Quadro de Luz e Força
- Quadro para Máquinas
Catálogo Técnico

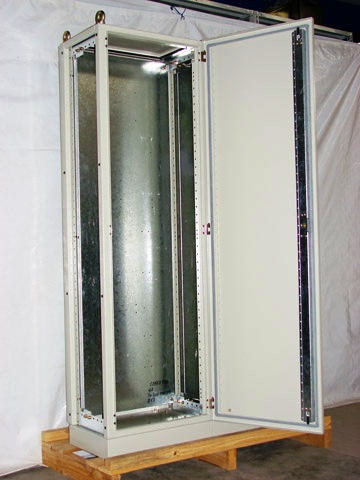

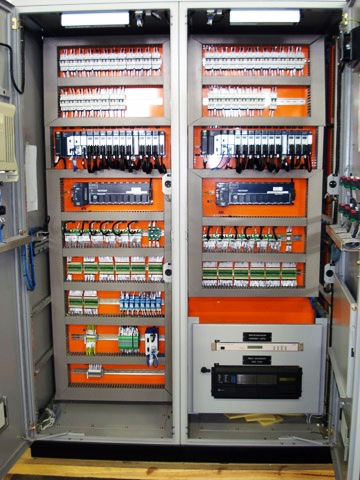

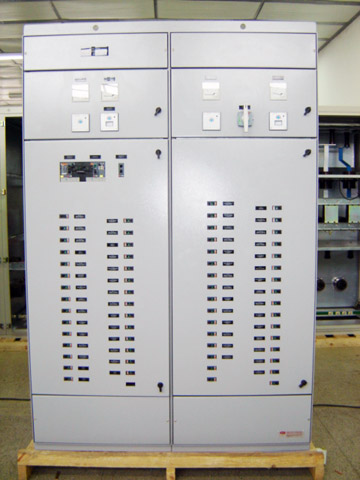

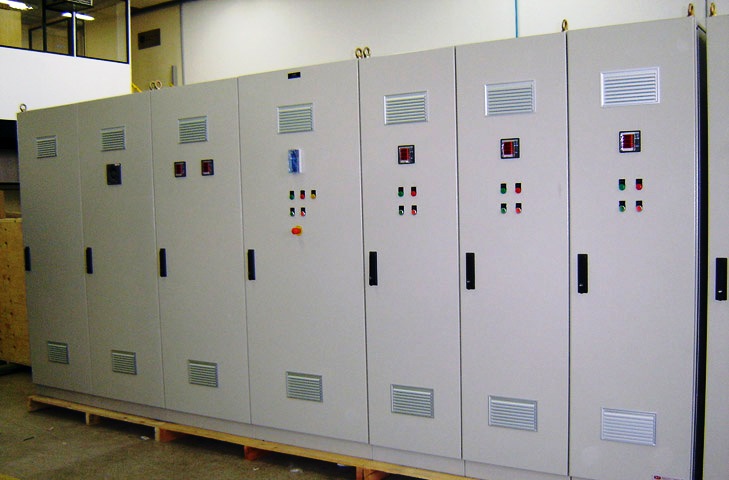

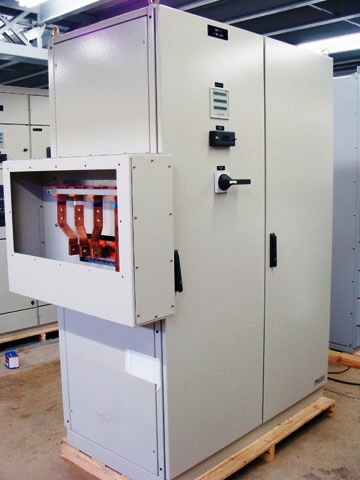

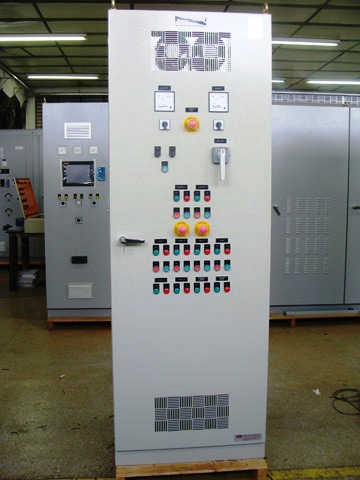

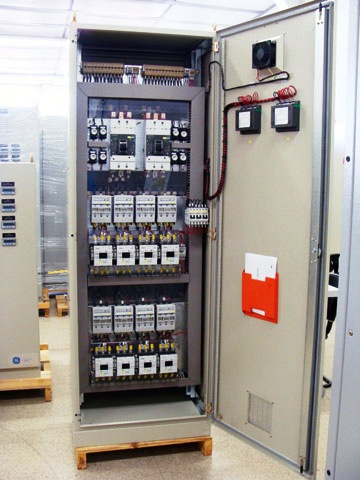

Descrição: Painel Modular padronizado para montagens elétricas, eletrônicas e de automação e controle. Próprio para uso como coluna independente e auto-portante. Pode ser montado em conjunto de colunas e expandido a qualquer instante.
- Painel para uso abrigado e ao tempo até IP54
- Disponibilidade de acesso frontal e traseiro
- Abertura da porta 110°
- Alternativa: inox escovado (304)
- Estrutura padronizada em chapa de aço de 2,65mm (12MSG)
- Pintura pelo processo eletrostático com tinta poliéster, a pó
- Cores padrões: RAL 7032 e MUNSELL N6,5, outras sob consulta
- Base com perfil “U” de chapa de aço de 2,65mm (12MSG)
- Placa de montagem em chapa de aço galvanizada de 2,28mm (13MSG)
- Portas com fecho tipo Cremona, segredo universal, fixadas por dobradiças embutidas
- Conjunto montado totalmente com parafusos (laterais, teto, piso e base)
- Projetos especiais sob consulta
- PGBT – Painel Geral de Baixa Tensão
- QGBT – Quadro Geral de Baixa Tensão
- CDC – Centro de Distribuição de Cargas
- Painel de Instrumentação
- Painel de Banco de Capacitores
- Painel de Comando e Controle
- Painel de CLP
- Painel de Automação
- Painel de Bombas
Cátalogo Técnico

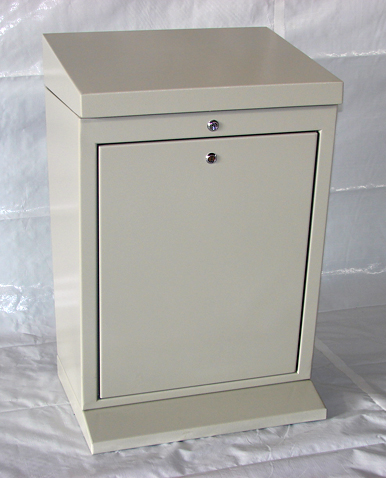

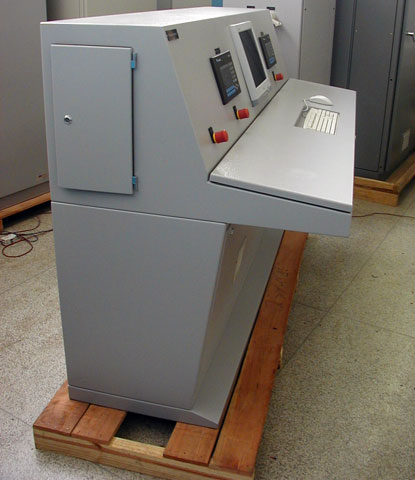

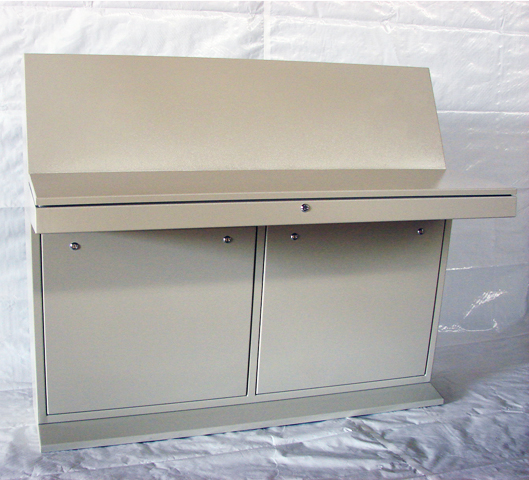

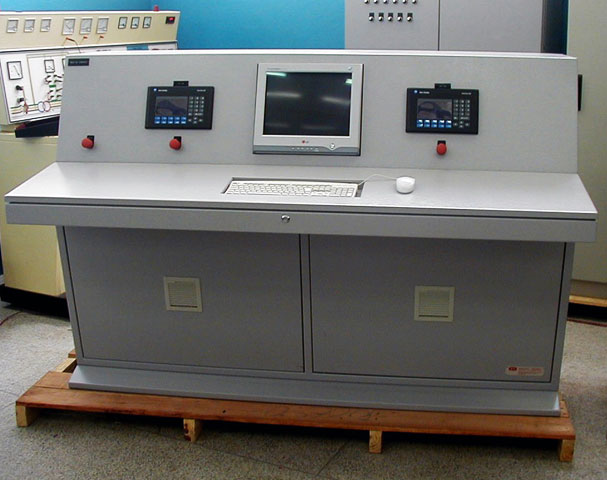

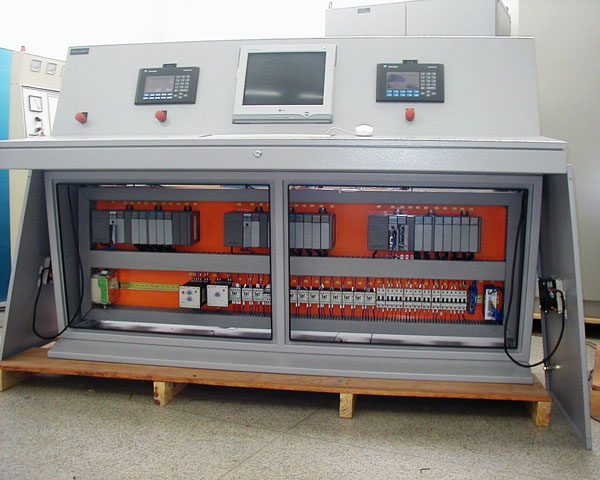

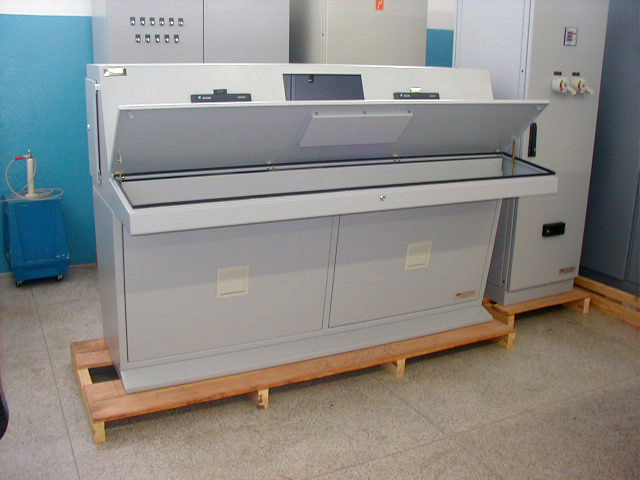

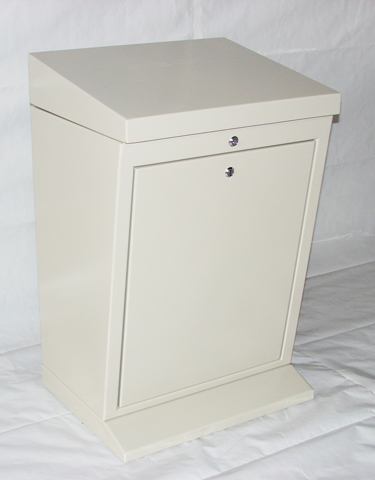

Descrição: Mesa de comando padronizada, de pequeno e médio porte, para montagens elétricas e de automação e controle.
- Mesa para uso abrigado até IP42
- Disponibilidade de acesso frontal e traseiro
- Porta na parte traseira com fecho tipo fenda fixada com dobradiças embutidas
- Tampa removível na parte frontal, com fecho tipo fenda
- Placa de montagem construída com chapa de aço galvanizada de 2,28mm (13MSG)
- Estrutura padronizada, construída com chapa de aço de 1,9mm (14MSG)
- Console articulado, construído com chapa de aço de 1,9mm (14MSG)
- Base construída com chapa de aço de 2,65mm (12MSG)
- Pintura por processo eletrostático com tinta poliéster, a pó
- Cores padrões: RAL 7032 e MUNSELL N6,5, outras sob consulta
- Projetos especiais sob consulta
- Mesa de Comando
- Mesa de Controle
- Mesa de Automação Industrial
- Mesa de Instrumentação
- Mesa de CLP
Catálogo Técnico

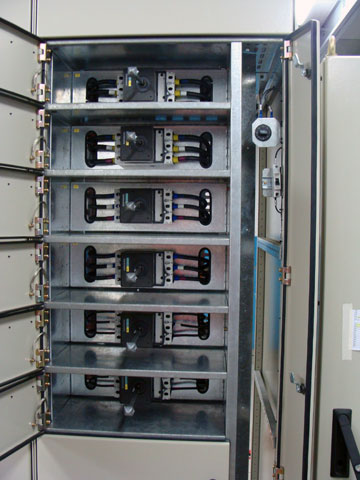

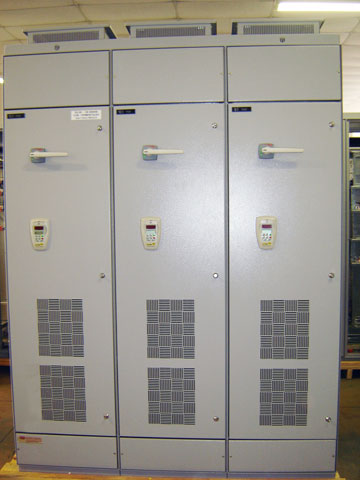

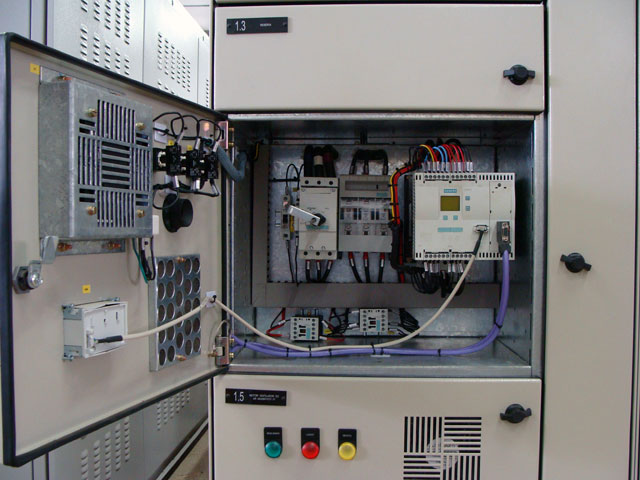

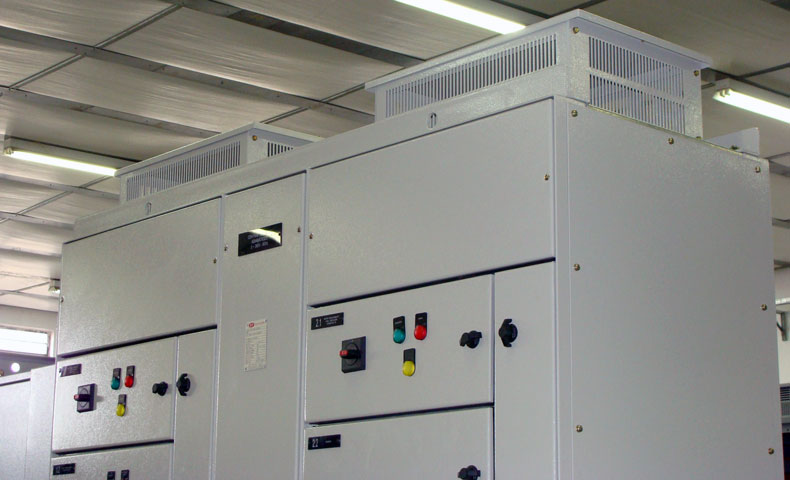

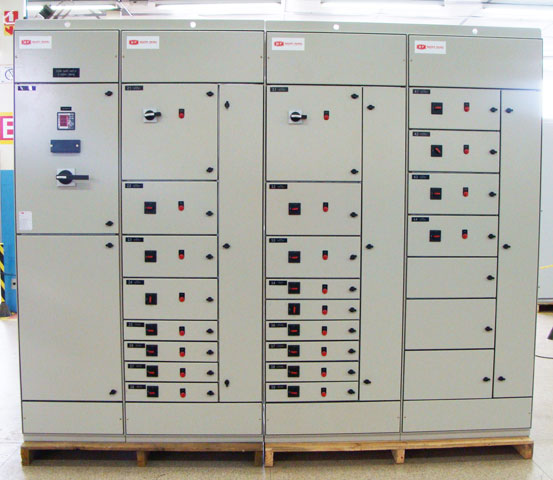

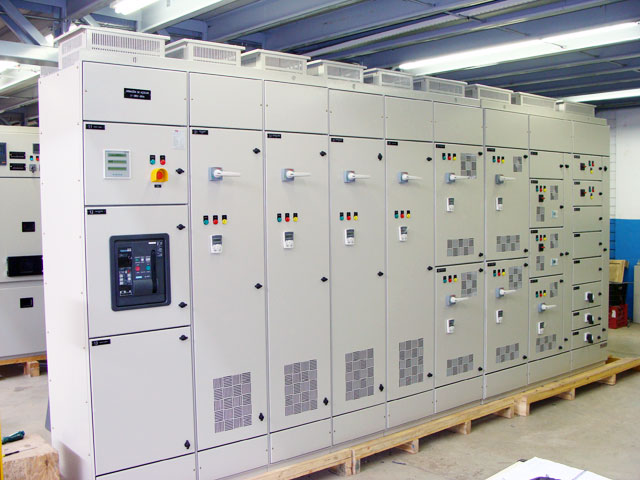

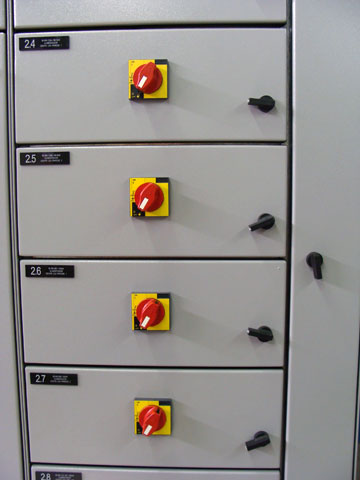

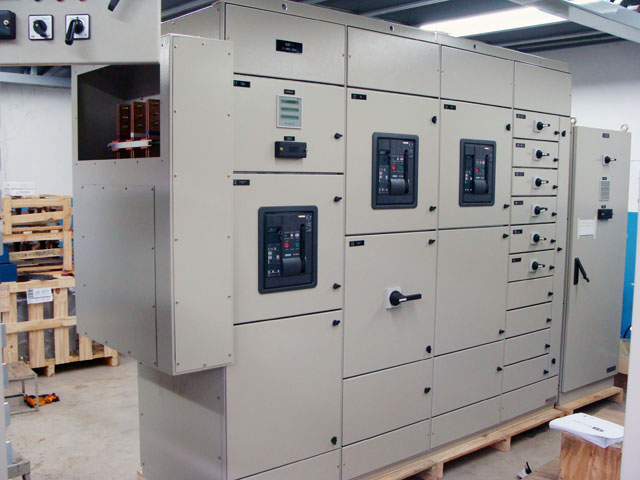

Descrição: Painel Compartimentado Fixo padronizado para montagens elétricas e de automação e controle, como CCM (Centro de Controle de Motores) e CDC (Centro de Distribuição de Cargas). Atendendo as exigências técnicas da norma NBRIEC 60439-1 e as exigências de segurança da NR-10. Pode ser montado em colunas individuais ou conjunto de colunas com possibilidade de expansão, com a utilização de até 15 compartimentos por coluna, nas formas construtivas tipo 3A, 3B, 4A e 4B.
-Grau de Proteção: IP31, IP42 e IP54
-Barramento Geral de 800A a 6000A
-Barramento Vertical (opcional) de 475A a 1250A
-Tensão Nominal até 690V e Isolação até 1kV
-Corrente de Curto-Circuito até 90kA
-Disponibilidade de acesso frontal e traseiro
-Estrutura padronizada, montada com perfis dobrados, de aço com baixo teor de carbono, nas bitolas de 1,5mm (16MSG). 1,9mm (14MSG) e 2,65mm (12 MSG).
-Portas individuais por compartimento, com trincos e dobradiças, abertura 110°.
-Placas de montagem, suportes, teto, piso e blindagens em chapas de aço galvanizadas, de bitolas 1,6mm (16 MSG) e 2,0mm (14 MSG).
-Modulação vertical para até 15 compartimentos, sendo o menor, tamanho 1, de 120mm de altura nominal e 100mm de altura útil, e o maior, tamanho 15, de 1800mm altura nominal e 1780mm útil – os compartimentos vão do 1 ao 15 variando de 0,5 em 0,5 (60 em 60mm).
-Tampões traseiro, laterais, tampas de flanges inferior e superior, almofadas frontais inferior e superior fixadas por parafusos.
-Pintura por processo eletrostático com tinta poliéster, a pó
-Cores padrões: RAL 7032 e MUNSELL N6,5, outras sob consulta
-Projetos especiais sob consulta
-CDC – Centro de Distribuição de Cargas
-CCM – Centro de Controle de Motores
-Painel de Distribuição de Energia
-Painel de Inversores
-Painel de Softstarters
-PGBT – Painel Geral de Baixa Tensão
-QGBT – Quadro Geral de Baixa Tensão
(Clique nas imagens abaixo para ampliar)
Obs.: O MP09 e o MP10 pode ser configurados juntos, pois são totalmente compatíveis.
Catálogo Técnico

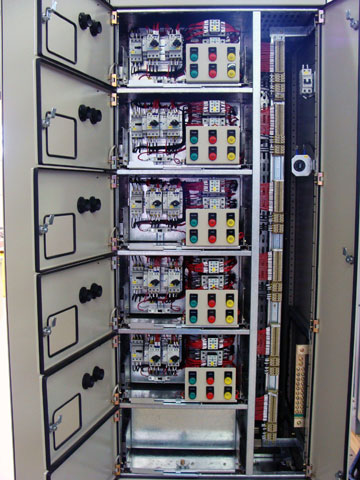

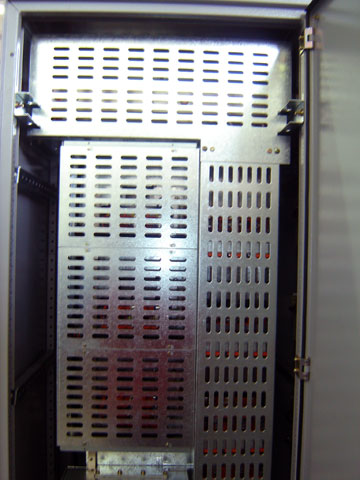

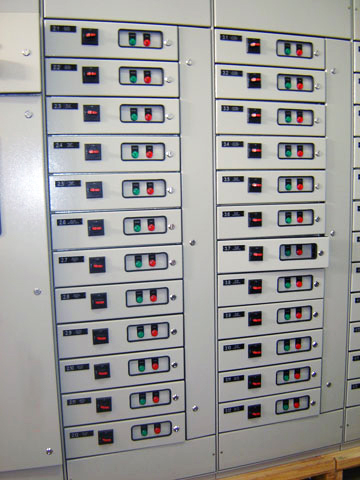

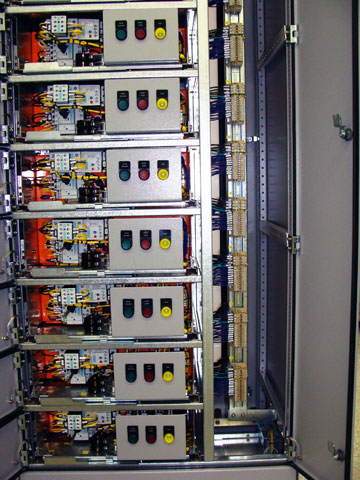

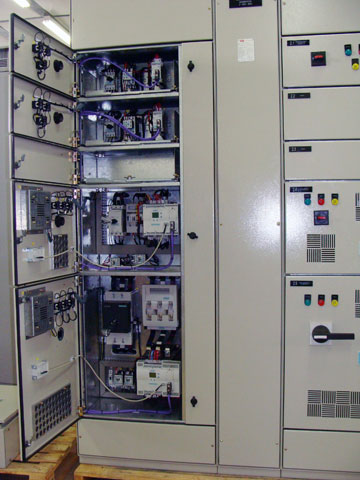

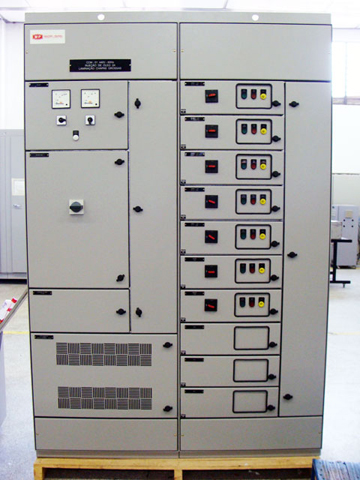

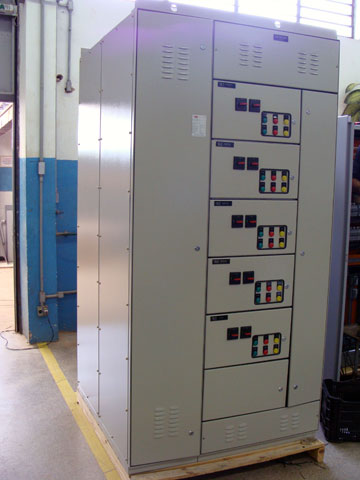

Descrição: Painel Compartimentado Extraível padronizado para montagens elétricas e de automação e controle, como CCM (Centro de Controle de Motores) convencional e inteligente. Atendendo as exigências técnicas da norma NBRIEC 60439-1 e as exigências de segurança da NR-10. Pode ser montado em colunas individuais ou conjunto de colunas com possibilidade de expansão, com a utilização de até 15 gavetas por coluna, nas formas construtivas tipo 3A, 3B, 4A e 4B.
-Grau de Proteção: IP31, IP42 e IP54
-Barramento Geral de 800A a 6000A
-Barramento Vertical (opcional) de 475A a 1250A
-Tensão Nominal até 690V e Isolação até 1kV
-Corrente de Curto-Circuito até 90kA
-Disponibilidade de acesso frontal e traseiro
-Estrutura padronizada, montada com perfis dobrados, de aço com baixo teor de carbono, nas bitolas de 1,5mm (16MSG). 1,9mm (14MSG) e 2,65mm (12 MSG).
-Portas individuais por compartimento, com trincos e dobradiças, abertura 110°.
-Placas de montagem, suportes, teto, piso e blindagens em chapas de aço galvanizadas, de bitolas 1,6mm (16 MSG) e 2,0mm (14 MSG).
-Modulação vertical para até 15 gavetas, sendo o menor, tamanho 1, de 120mm de altura nominal e 100mm de altura útil, e o maior, tamanho 15, de 1800mm altura nominal e 1780mm útil – os compartimentos vão do 1 ao 15 variando de 0,5 em 0,5 (60 em 60mm).
-Tampões traseiro, laterais, tampas de flanges inferior e superior, almofadas frontais inferior e superior fixadas por parafusos.
-Pintura por processo eletrostático com tinta poliéster, a pó
-Cores padrões: RAL 7032 e MUNSELL N6,5, outras sob consulta
-Projetos especiais sob consulta
-CCM – Centro de Controle de Motores
-CCMi – Centro de Controle de Motores Inteligente
Obs.: O MP09 e o MP10 pode ser configurados juntos, pois são totalmente compatíveis.
Catálogo Técnico
Descrição: Como fabricante e com uma equipe de engenharia qualificada, a Macro Painel está apta a desenvolver painéis especiais sob encomenda para atender as mais diversas aplicações e necessidades, consulte-nos.
 |
|
 |
|
|
|
 |
|
 |
|
 |
|
 |
|
|
|
|
|
|
|
