Painel Montado: A Macro Painel possui uma gama completa de CCM’s, CDC’s, QGBT’s, painéis de comando e controle, mesas de comando, cubículos de média tensão, Eletro Centro e Subestação Móvel sobre carreta tudo fabricado, montado e testado, prontos para a energização, com certificação segundos as normas vigentes.

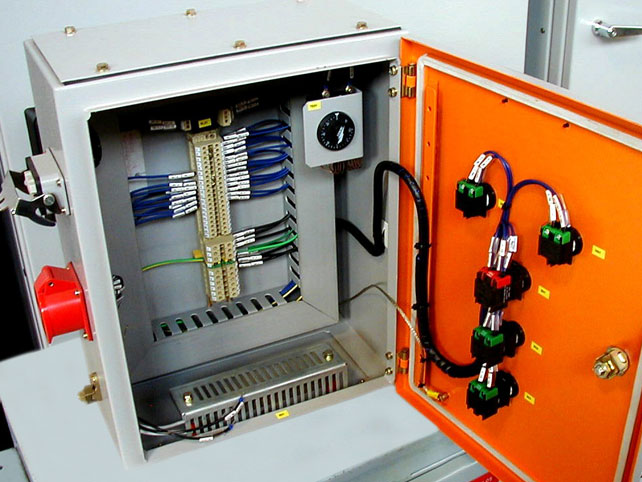

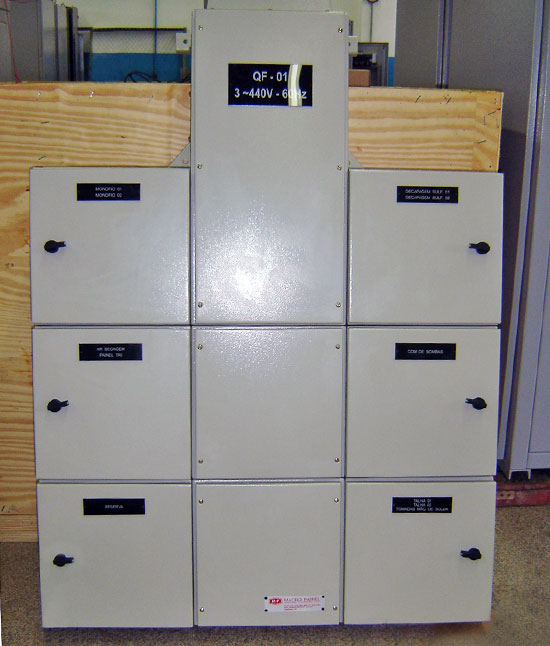

Descrição: Caixa Metálica modular padronizada para montagens elétricas, eletrônicas e pneumáticas.

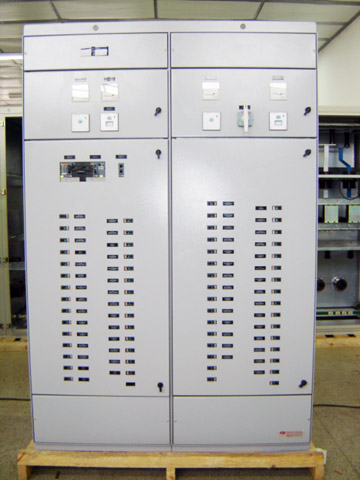

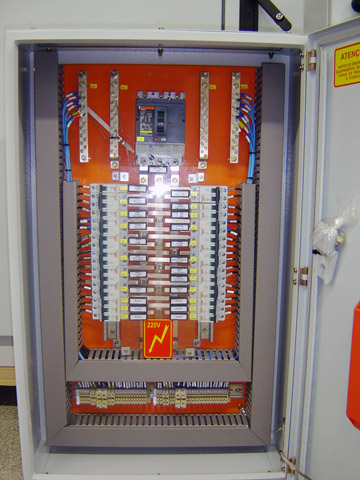

-Quadro de Distribuição
-Quadro de Controle e Comando
-Quadro de Proteção
-Quadro de Luz e Força
-Quadro para Máquinas
Catálogo Técnico

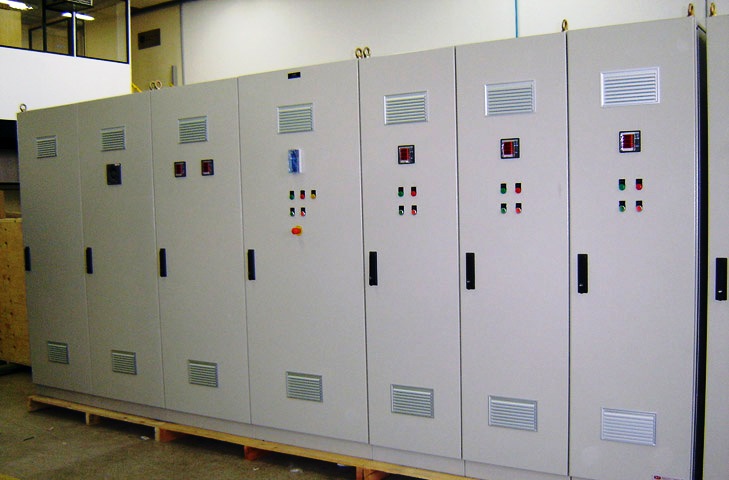

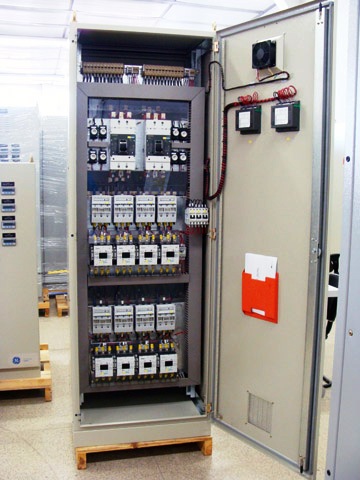

Descrição: Painel Modular padronizado para montagens elétricas, eletrônicas e de automação e controle. Próprio para uso como coluna independente e auto-portante. Pode ser montado em conjunto de colunas e expandido a qualquer instante.
-PGBT – Painel Geral de Baixa Tensão
-QGBT – Quadro Geral de Baixa Tensão
-CDC – Centro de Distribuição de Cargas
-Painel de Instrumentação
-Painel de Banco de Capacitores

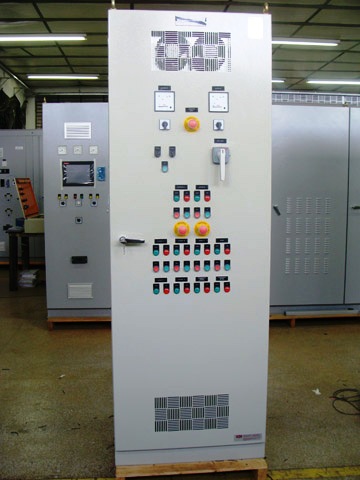

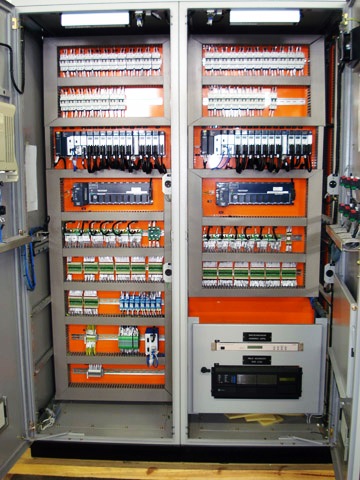

-Painel de Comando e Controle
-Painel de CLP
-Painel de Automação
-Painel de Bombas
Catálogo Técnico

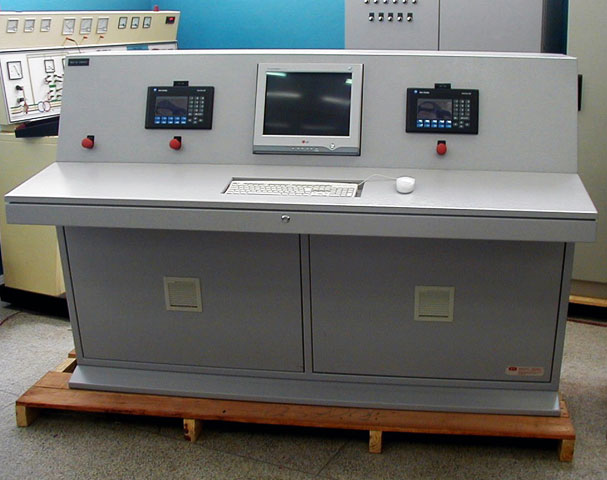

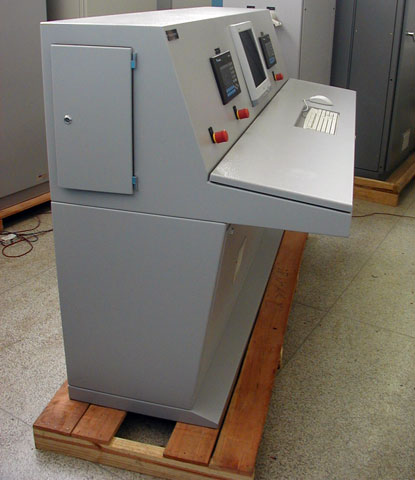

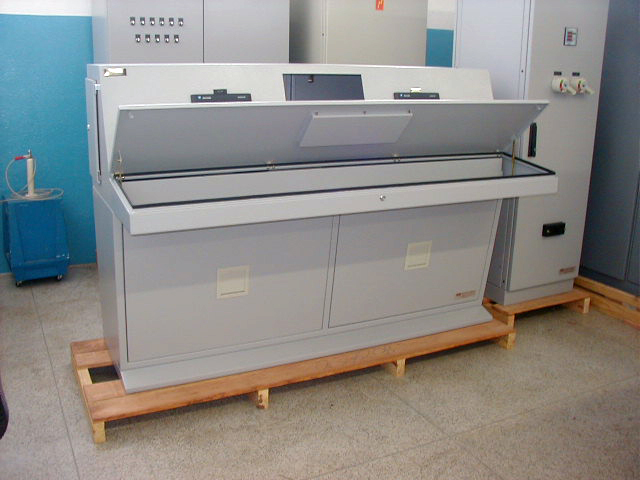

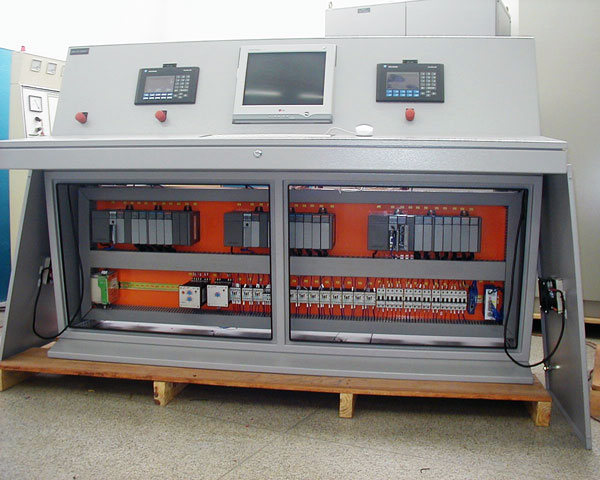

Descrição: Mesa de comando padronizada, de pequeno e médio porte, para montagens elétricas e de automação e controle.
-Mesa de Comando
-Mesa de Controle
-Mesa de Automação Industrial
-Mesa de Instrumentação
-Mesa de CLP
Catálogo Técnico

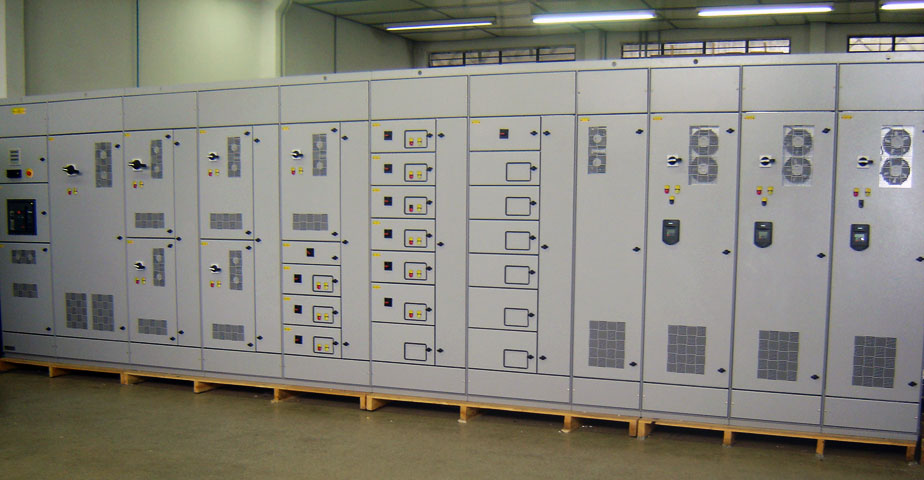

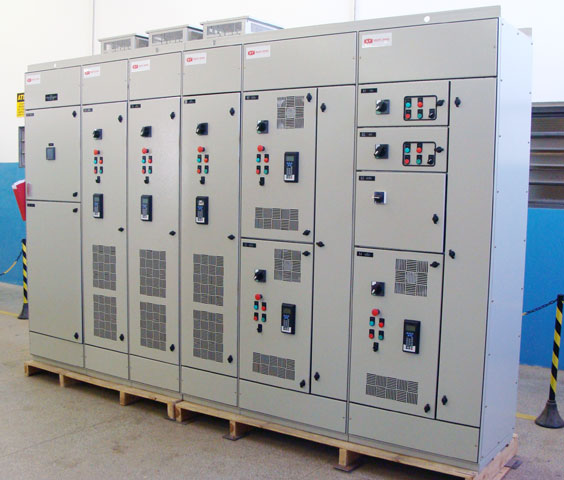

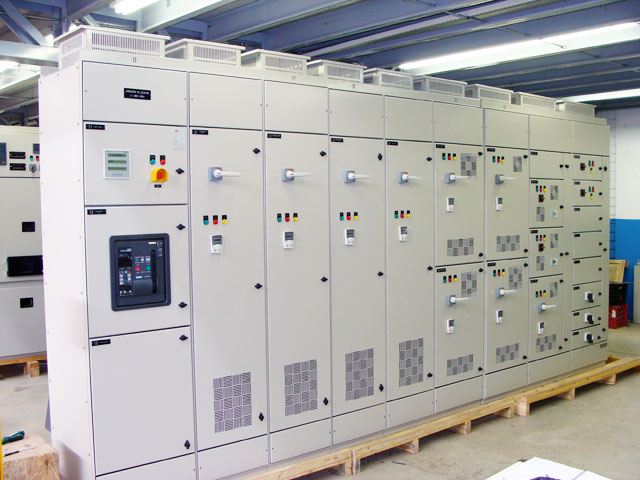

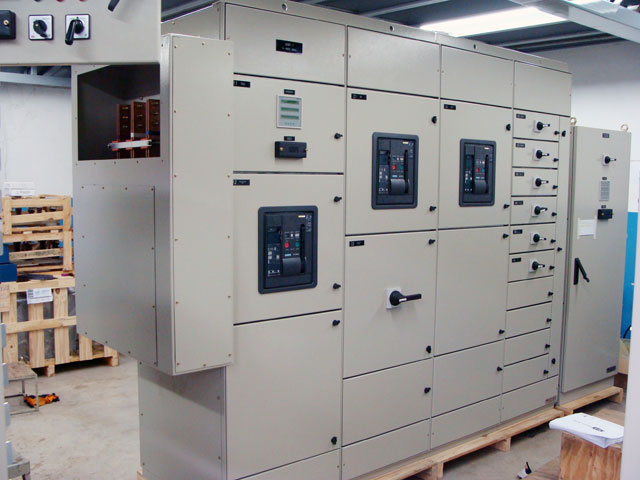

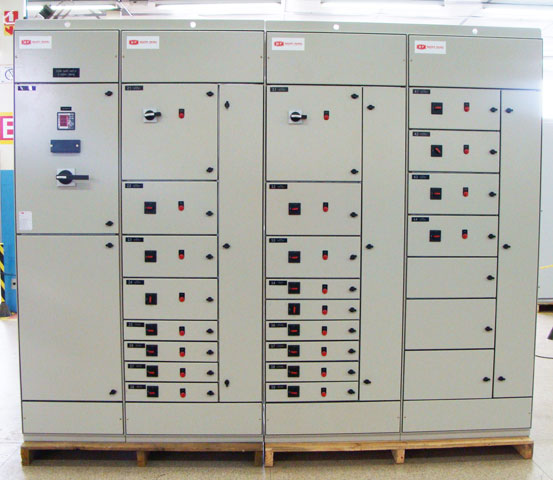

Descrição: Painel Compartimentado Fixo padronizado para montagens elétricas e de automação e controle, como CCM (Centro de Controle de Motores) e CDC (Centro de Distribuição de Cargas). Atendendo as exigências técnicas da norma NBRIEC 60439-1 e as exigências de segurança da NR-10. Pode ser montado em colunas individuais ou conjunto de colunas com possibilidade de expansão, com a utilização de até 15 compartimentos por coluna, nas formas construtivas tipo 3A, 3B, 4A e 4B.
-CDC – Centro de Distribuição de Cargas
-CCM – Centro de Controle de Motores
-Painel de Distribuição de Energia

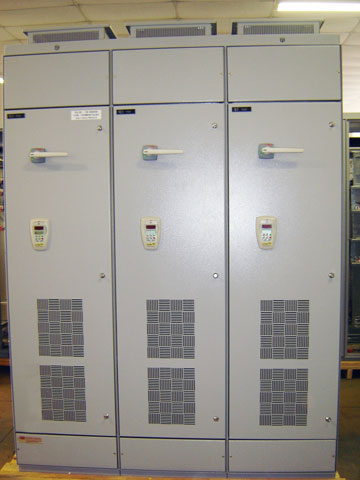

-Painel de Inversores
-Painel de Softstarters
-PGBT – Painel Geral de Baixa Tensão
-QGBT – Quadro Geral de Baixa Tensão
Obs.: O MP09 e o MP10 pode ser configurados juntos, pois são totalmente compatíveis.
Catálogo Técnico

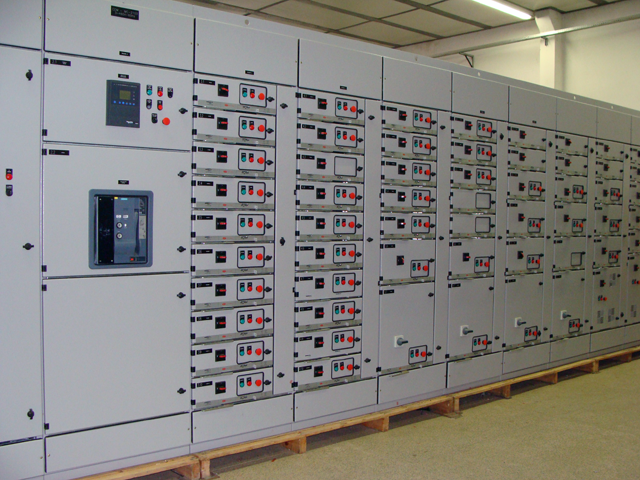

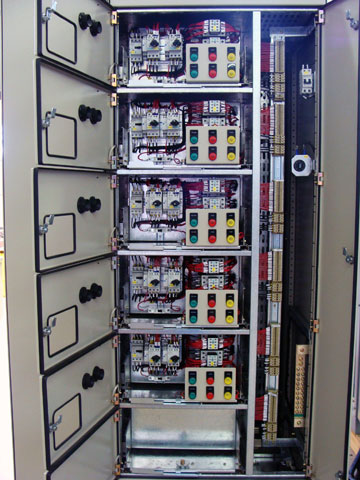

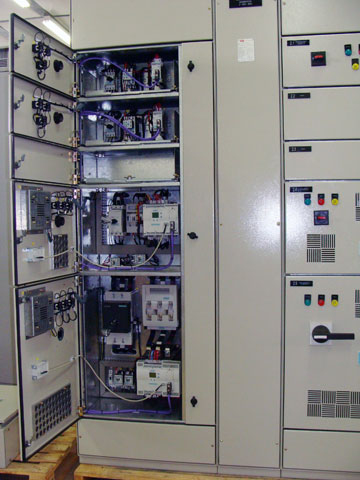

Descrição: Painel Compartimentado Extraível padronizado para montagens elétricas e de automação e controle, como CCM (Centro de Controle de Motores) convencional e inteligente. Atendendo as exigências técnicas da norma NBRIEC 60439-1 e as exigências de segurança da NR-10. Pode ser montado em colunas individuais ou conjunto de colunas com possibilidade de expansão, com a utilização de até 15 gavetas por coluna, nas formas construtivas tipo 3A, 3B, 4A e 4B.
-CCM – Centro de Controle de Motores
-CCMi – Centro de Controle de Motores Inteligente
Catálogo Técnico

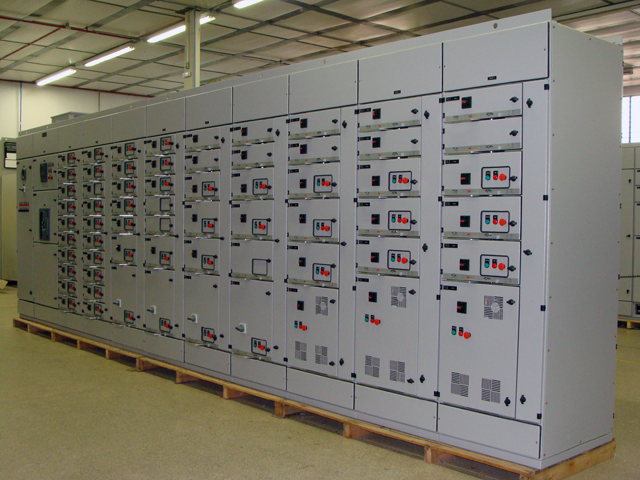

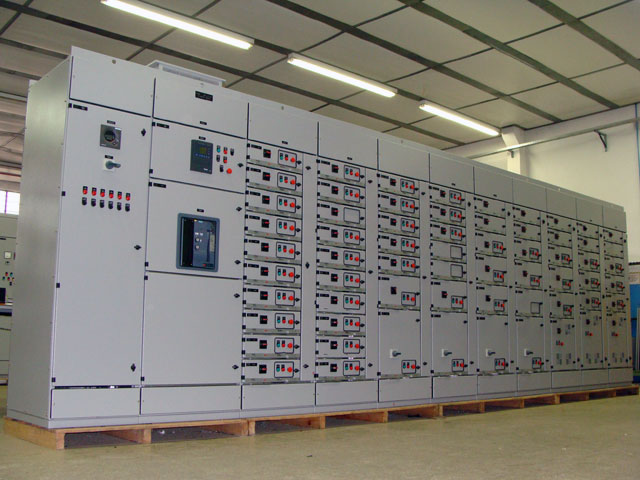

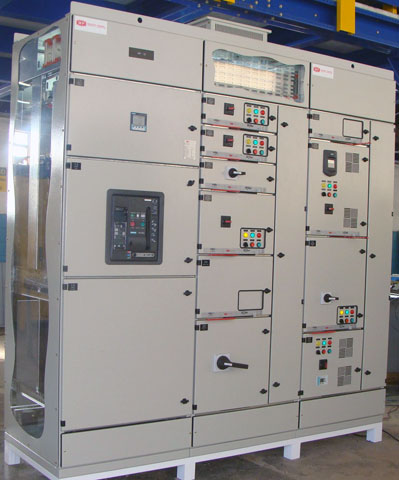

Descrição: O MP16 é um painel Totalmente Testado (TTA) e com variações pode ser configurado como painel Parcialmente Testado (PTTA) segundo a NBR IEC 60439-1.
A Macro Painel criou uma nova opção para painéis de baixa tensão com o objetivo de garantir segurança nas instalações elétricas e para os usuários, além da tradicional gaveta com inserção e extração com a porta aberta, os CCM’s da linha contam agora com uma opção ainda mais segura: a nova gaveta com inserção e extração com porta fechada, permite que o dispositivo seja operado sem o risco de um arco elétrico, com sistema de aterramento automático, tudo conforme a NR10.
- Limites de Elevação de Temperatura
- Propriedades Dielétricas
- Corrente Suportável de Curto-circuito
- Eficácia do Circuito de Proteção
- Distâncias de Isolação e Escoamento
- Funcionamento Mecânico
- Grau de Proteção
- Corrente Nominal: até 5000A
- Corrente Suportável de Curto-Circuito: até 65kA
- Tensão de Isolação: 1000V
- Tensão Nominal: até 690V
- Tensão de Impulso: até 8kV para CCM e até 12kV para CDC
- Grau de Proteção: até IP54
- Sistema de Aterramento Automático – opcional
- Forma Construtiva até 4b
-CCM – Centro de Controle de Motores
-CCMi – Centro de Controle de Motores Inteligente
-CDC – Centro de Distribuição de Cargas
-Painel de Distribuição de Energia
-Painel de Inversores
-Painel de Softstarters
-PGBT – Painel Geral de Baixa Tensão
-QGBT – Quadro Geral de Baixa Tensão
Folder
Para maiores informações entre em contato conosco

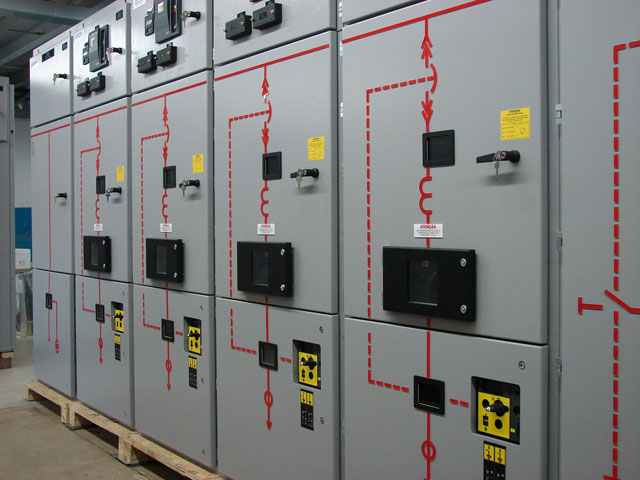

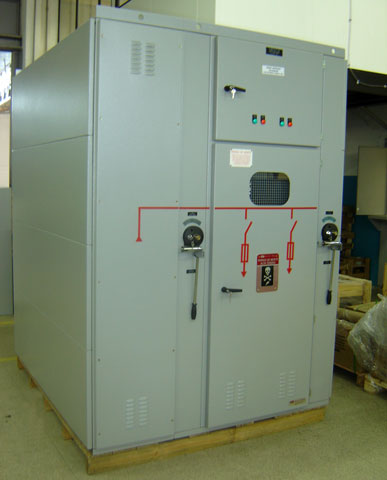

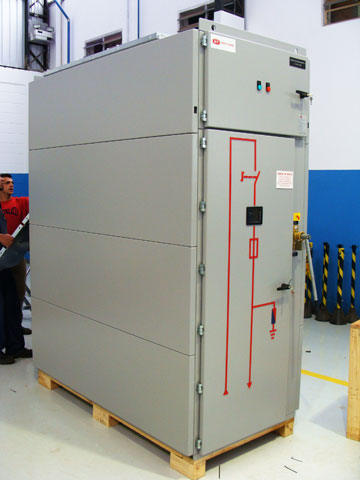

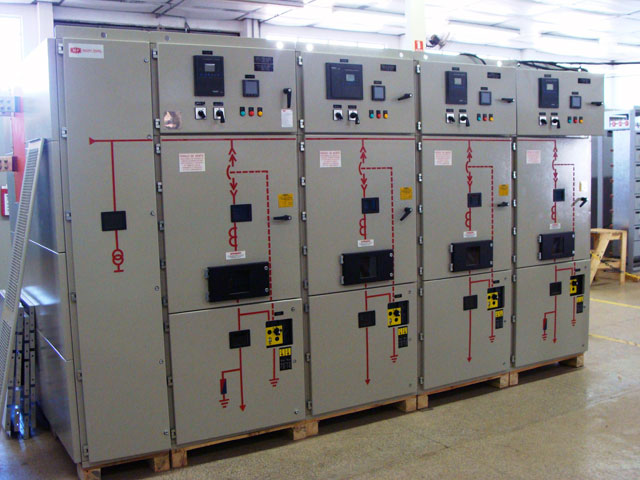

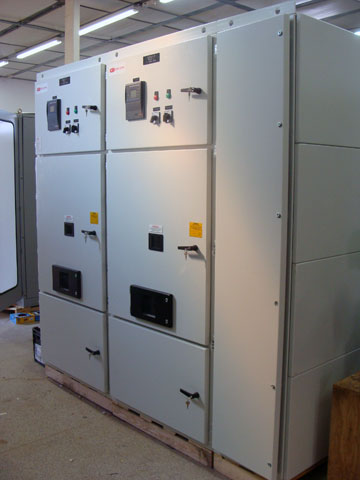

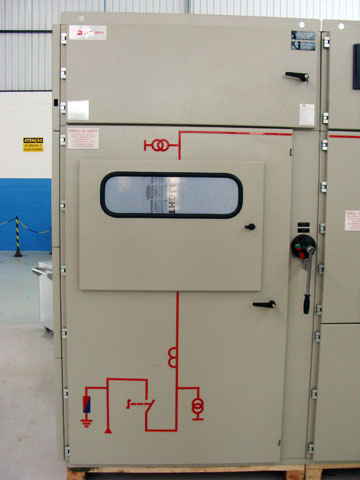

Descrição: O MP26 é o Cubículo de Média Tensão tipo Metal Clad desenvolvido e certificado segundo a NBR IEC 62271-220, à prova de Arco Interno até 40kA em 1s, garantindo segurança total aos operadores, atendendo as exigências da NR10.
Este é um Cubículo diferenciado, com um sistema de fecho multipontos, de desenvolvimento da Macro Painel, que garante a facilidade e agilidade na abertura das portas, uma vez atendida todos as os bloqueios de segurança, a abertura da porta é feita simplesmente pelo giro na maçaneta: fácil, ágil e seguro.
O Cubículo MP26 é homologado em diversas concessionárias, como: CPFL, Eletropaulo, CEMIG, CEEE entre outras.

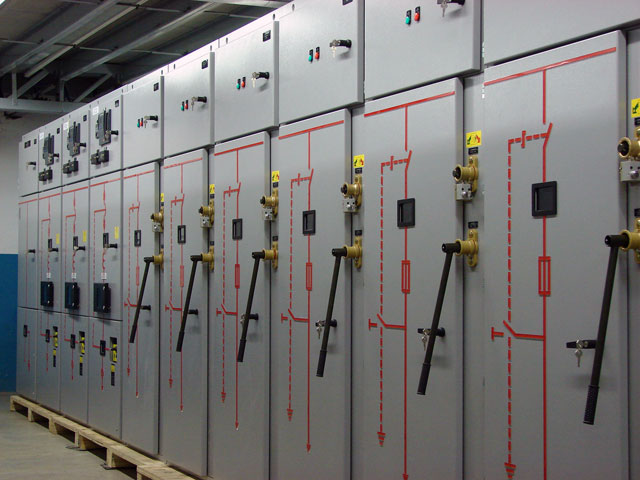

(Clique nas imagens abaixo para ampliar)
- Versão para USO AO TEMPO, garantindo grau de proteção IP-65;
- Versão com Seccionadora, certificado à prova de Arco Interno de 31,5kA.
(Clique nas imagens abaixo para ampliar)
- À Prova de Arco Interno: até 40kA – 1s
- Corrente Suportável de Curto-Circuito: até 40kA – 1s
- Corrente Nominal: até 4000A
- Classe de tensão: 17,5kV
- Tensão Nominal: 4,16 / 7,2 / 11,9 / 13,8kV
- NBI: 95kV
- TAFI: 38kV
- Grau de Proteção: IP4X
- Sistema de TP extraível opcional
- Chave de Aterramento opcional
- Cubículo de Medição (concessionária)
- Cubículo de Proteção
- Cubículo de Comando e Controle
- Cubículo de Surto
- Cubículo de Neutro
- Cubículo de Despacho
- CCM – Centro de Controle de Motores – Média Tensão
Folder
Para maiores informações entre em contato conosco.

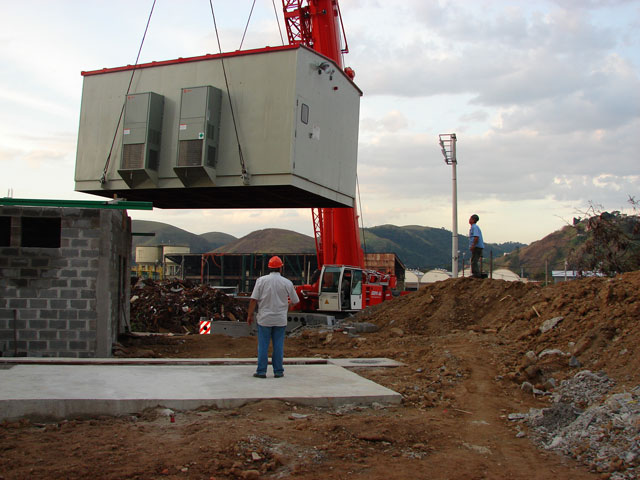

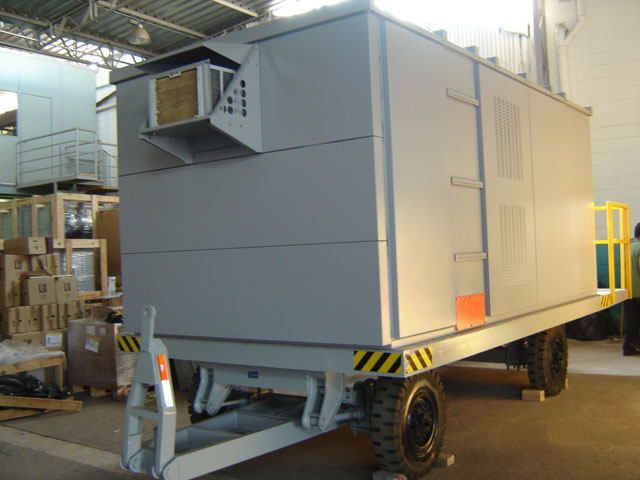

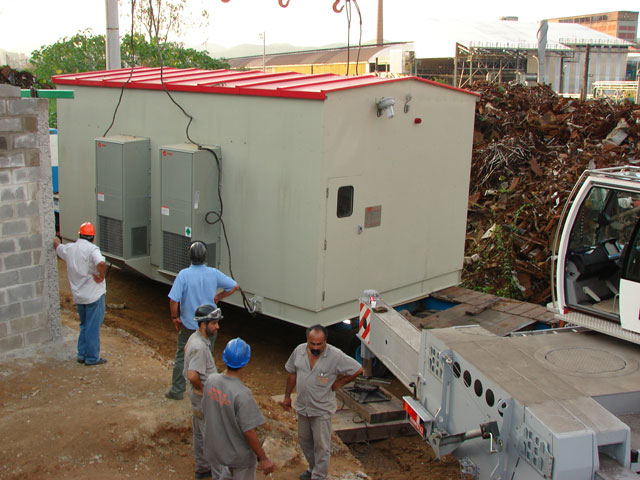

Descrição: Os Eletrocentros são salas elétricas climatizadas onde se aloja todo tipo de instalação elétrica, definitiva ou provisória, desde Cubículos de Média Tensão até Centros de Controle de Motores, além de Conjuntos de Comando e Operação, são próprios para quaisquer instalações: industrial, mineração em terra, mineração embarcada, grandes centros comerciais, estação de bombeamento, estação de tratamento de esgoto, portos, aeroportos..
Sua faixa de aplicação é até 36kV e podem ser dotados de todos os dispositivos necessários para atender as normas brasileiras e internacionais que referem a Segurança, também minimizando prêmios de seguro. Sob encomenda, podem ser projetados para atender temperaturas de incêndio exterior prolongadas, sem que entrem em colapso estrutural.
Por sua portabilidade possibilitam mudar as instalações remotas de ponto para ponto conforme o progresso dos trabalhos, sem desmanchá-las, independente de condições climáticas ou sazonais e, pelo tipo da construção suportam toda e qualquer intempérie.
Como unidades integrais, dispensam implantação de canteiro de obra e a administração do fornecimento fica reduzida a engenharia, fabricação e transporte. Visto por outro prisma, permitem encurtar cronograma de obra e, conseqüentemente, acelerar retorno sobre o investimento.
Os Eletrocentros da Macro Painel oferecem ao Cliente a vantagem de poder encomendar a solução total de um só fornecedor, num projeto único e integrado de uma instalação portátil sempre pronta para funcionar.
Para maiores informações entre em contato conosco.
Descrição: São conjuntos de invólucros blindados onde se aloja todo tipo de instalação elétrica, definitiva ou provisória, desde Cubículos de Média Tensão, até Centros de Controle de Motores (CCM), além de Conjuntos de Comando e Operação para qualquer tipo de instalação, até 36kV.
Por se tratar de conjunto integrado, o MP40 dispensa implantação de canteiro de obra e, portanto, a administração do fornecimento fica reduzida a engenharia, fabricação e transporte. Com o mínimo de gerenciamento sobre fornecedores e com retorno rápido sobre o investimento, possibilita ao investidor dispor recursos financeiros mais próximos da data da operação.
Visto por outro prisma, o MP40 permite que se encurtem os cronogramas de obra e, conseqüentemente que se acelere o retorno sobre o investimento. Por sua portabilidade e mobilidade, possibilitam rebocar as instalações remotas de ponto para ponto, conforme o progresso dos trabalhos, sem desmanchá-las, independente de condições climáticas ou sazonais e pelo tipo da construção suporta toda e qualquer intempérie, além de atender as mais diversas situações de emergência.
O MP40 oferece ao Cliente a vantagem de poder encomendar a solução total de um só fornecedor, num projeto único e integrado de uma instalação móvel sempre pronta para funcionar.
Assim como todos os seus demais produtos da Macro Painel, o MP40 permite ao Cliente a escolha dos componentes que melhor lhe convém, preservando qualidade, padronização e custo.
(Clique nas imagens abaixo para ampliar)
- Facilidade na movimentação;
- Rodeiros próprios, articulados;
- Prazo de entrega reduzido;
- Exigência de caixa em data mais próxima da data de operação;
- Aceleração do retorno sobre o investimento;
- Disponibilidade de tempo para outras decisões sobre a sua obra;
- Garantia de Toda a Unidade, de um único fornecedor, ao invés de garantia dos múltiplos fornecedores dos múltiplos equipamentos;
- Compatibilidade de Custo;
- Agilidade na decisão, agilidade na instalação
Catálogo Técnico
Filme do Produto
Para maiores informações entre em contato conosco.
Descrição: Como fabricante e com uma equipe de engenharia qualificada, a Macro Painel está apta a desenvolver painéis especiais sob encomenda para atender as mais diversas aplicações e necessidades, consulte-nos.
 |
|
 |
|
|
|
 |
|
 |
|
 |
|
 |
|
|
|
|
|
|
|
